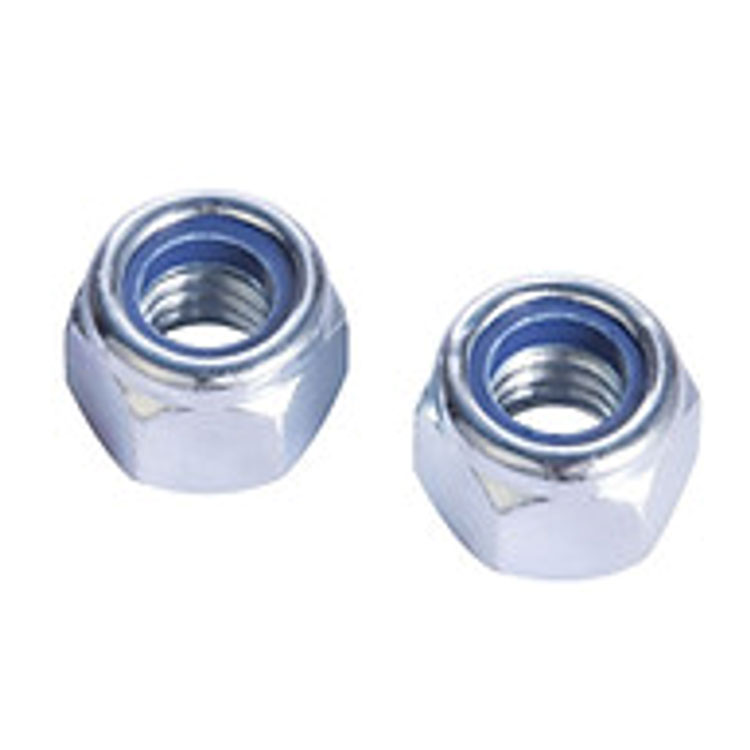

Nakrętki zabezpieczające z wkładką nylonowąto jedno z najczęściej stosowanych rozwiązań mocujących, które zapobiega poluzowaniu się śrub pod wpływem wibracji, wstrząsów lub obciążeń dynamicznych. Oferują prostą, niezawodną i ekonomiczną alternatywę dla bardziej złożonych metod blokowania, takich jak kleje, zdeformowane gwinty lub nakrętki koronowe z zawleczkami.
Projekt jest prosty, ale bardzo skuteczny:
Pierścień z wysokiej jakości nylonu (zwykle nylonu 6/6) jest na stałe umieszczony w górnej lub środkowej części gwintowanego otworu nakrętki.
Wewnętrzna średnica tego nylonowego pierścienia jest nieco mniejsza niż główna średnica współpracującego gwintu śruby.
Kiedy wkręcasz śrubę, jej gwinty wcinają się w nylonowy pierścień i ściskają go, tworząc ciasne pasowanie z wciskiem.
To zakłócenie generuje ciągły nacisk promieniowy na gwinty śrub, co wytwarza stały opór tarcia, który przeciwdziała poluzowaniu obrotowemu.
W przeciwieństwie do mechanicznych urządzeń blokujących (np. podkładek z wypustkami lub opasek zaciskowych), system ten nie opiera się na elementach zewnętrznych – działanie blokujące jest wbudowane w samą nakrętkę.
Nakrętki zabezpieczające z wkładką nylonowąsprawdzają się wyjątkowo dobrze w środowiskach o wysokich wibracjach. Dane branżowe konsekwentnie oceniają je jako odpowiednie do pracy w warunkach silnych wibracji, co czyni je najczęściej wybieranym wyborem w przypadku samochodów, maszyn przemysłowych i sprzętu zewnętrznego.
Jest to najważniejszy czynnik przy wyborze tych orzechów:
| Stan | Zakres temperatur |
|---|---|
| Ciągła praca | –50°C do +100°C |
| Narażenie krótkotrwałe/przerywane | Do +250°C (w zależności od gatunku nylonu) |
Powyżej +100°C nylon mięknie i traci swój moment blokujący.
Poniżej –50°C nylon staje się kruchy i może pękać podczas montażu lub pod wpływem uderzenia.
Praktyczna wskazówka: Jeśli w Twoim zastosowaniu występują utrzymujące się temperatury powyżej 100°C, rozważ zastosowanie całkowicie metalowych nakrętek zabezpieczających lub wariantów z nylonu odpornego na wysoką temperaturę (skonsultuj się ze swoim dostawcą).
Pierścień nylonowy odkształca się plastycznie przy pierwszym montażu — ten pierwszy moment obrotowy jest najwyższy.
| Liczba zastosowań | Typowy resztkowy moment blokujący |
|---|---|
| Pierwsza instalacja | 100% (wartość bazowa) |
| Drugie – trzecie ponowne użycie | ~70–85% |
| Ponad 5 ponownych zastosowań | Nie zaleca się stosowania w przypadku krytycznych stawów |
W zastosowaniach o krytycznym znaczeniu dla bezpieczeństwa (np. układy hamulcowe, zawieszenie, urządzenia podnoszące) zawsze instaluj nową nakrętkę.
Można je zainstalować za pomocą standardowych kluczy ręcznych, nasadek lub elektronarzędzi. Jednakże:
Zalecana maksymalna prędkość: 150 obr./min w przypadku korzystania ze sterowników pneumatycznych lub elektrycznych. Wyższe prędkości generują ciepło tarcia, które może uszkodzić nylonową wkładkę przed całkowitym osadzeniem.
| Tworzywo | Najlepsze dla środowiska | Wspólne oceny |
|---|---|---|
| Stal węglowa (ocynkowana) | Ogólne warunki wewnętrzne/suche | Klasa 8, 10B21 |
| Stal węglowa (czarny tlenek) | Lekkie olejoodporne, estetyczne wykończenie | klasa 8 |
| Stal nierdzewna 304 (A2) | Wilgoć, zmywanie, łagodne chemikalia | A2-70 |
| Stal nierdzewna 316 (A4) | Morskie, mgła solna, agresywne chemikalia | A4-80 |
Cynkowanie z pasywacją trójwartościową jest najczęstszym opłacalnym wykończeniem do zastosowań przemysłowych. W przypadku zewnętrznych zastosowań przybrzeżnych lub morskich zdecydowanie zaleca się stosowanie stali nierdzewnej A4-316.
Najbardziej uznanym światowym standardem dotyczącym nakrętek zabezpieczających z wkładką nylonową jest:
| Standard | Opis |
|---|---|
| DIN985 | Nakrętki sześciokątne z wkładką niemetalową — typ cienki |
| DIN982 | Nakrętki sześciokątne z wkładką niemetalową — grube / pełnej wysokości |
| ISO7040 | Nakrętki z momentem obrotowym — wkładka niemetalowa (metryczna, gruba) |
| ISO10511 | Nakrętki samohamowne — wkładka niemetalowa (metryczna, drobnoziarnista) |
W przypadku systemów calowych norma ANSI/ASME B18.16.6 obejmuje nakrętki zabezpieczające z wkładką nylonową w gwintach UNC/UNF.
Wskazówka: zawsze sprawdzaj dominujące wartości momentu obrotowego zgodnie z odpowiednią normą, aby zapewnić zgodność z wymaganiami projektowymi.
Przed montażem sprawdź nylonowy pierścień – nie powinien mieć pęknięć, odprysków ani zanieczyszczeń olejem.
Załóż nakrętkę ręcznie, aby uniknąć przekręcenia gwintu, co jest bardziej prawdopodobne ze względu na pasowanie ciasne.
W przypadku korzystania z elektronarzędzi należy ustawić sprzęgło tak, aby zapobiec nadmiernemu dokręceniu — przeważający moment obrotowy dodaje się do końcowego momentu osadzenia, więc ustawienie narzędzia powinno to uwzględnić.
Użyj smaru na gwintach śrub (jeśli jest to dozwolone) — może to zmniejszyć zatarcie, szczególnie w przypadku stali nierdzewnej, ale należy pamiętać, że smarowanie może nieznacznie zmniejszyć skuteczny moment blokujący.
Jeśli nakrętka wydaje się nienormalnie luźna podczas pierwszych kilku zwojów, nylonowy pierścień może być zużyty lub uszkodzony — wyrzuć go.
| Przemysł / Sektor | Przykładowe zastosowania |
|---|---|
| Automobilowy | Poduszki silnika, wsporniki wydechu, łączniki zawieszenia, elementy układu napędowego |
| Maszyny przemysłowe | Podstawy silników, kołnierze pomp, pokrywy przekładni, systemy przenośników |
| Sprzęt budowlany | Punkty obrotowe koparki, połączenia dźwigów, śruby ze stali konstrukcyjnej |
| Maszyny rolnicze | Osprzęt do ciągników, lemiesze do kombajnów, zespoły glebogryzarki |
| Produkcja ogólna | Zespoły urządzeń, meble, obudowy elektryczne, jednostki HVAC |
| Zrób to sam / hobby | Rowery, kosiarki, zaczepy do przyczep, przyrządy do domowego warsztatu |
| Metoda | Odporność na wibracje | Wielokrotnego użytku | Zakres temperatur | Koszt |
|---|---|---|---|---|
| Nakrętka nylonowa | Doskonały | Ograniczony | –50 do +100°C | Niski – umiarkowany |
| Zdeformowana nakrętka wykonana w całości z metalu | Doskonały | 1–3 razy | –200 do +600°C | Umiarkowany |
| Chemiczny środek do zabezpieczania gwintów (np. Loctite) | Dobry | Nie (złóż wniosek ponownie) | –50 do +150°C | Niski (na użycie) |
| Nakrętka koronowa + zawleczka | Dobry | Tak | Nieograniczony | Niski |
| Podkładka sprężysta | Słaby | Tak | Nieograniczony | Bardzo niski |
Wybierz je, gdy:
Twój zespół doświadcza umiarkowanych lub silnych wibracji.
W 80% ogólnych zastosowań przemysłowych i motoryzacyjnych nakrętka zabezpieczająca z wkładką nylonową z cynkowanej stali węglowej zgodna z normą DIN 985 zapewnia najlepszą równowagę wydajności, kosztów i dostępności.
Zawsze sprawdzaj:
Rozmiar i skok gwintu (metryczne lub calowe)
Klasa właściwości (np. 8, 10 lub stal nierdzewna)
Profil temperaturowy środowiska operacyjnego
Niezależnie od tego, czy potrzebujesz wersji cienkiej (DIN 985), czy pełnej wysokości (DIN 982) dla Twojej długości mocowania
Używaj ich prawidłowo, a zapewnią Ci bezproblemowe i wymagające niewielkiej konserwacji połączenia przez lata.
