JIAXING DOŁĄCZ FUSTENERS Co., Ltd. Dostarcz szeroką gamę śrub drewnianych sześciokątnych DIN571. Zawsze możesz polegać na naszym zespole, aby uzyskać cenę konkurencyjną o wysokości premium, dostawę na czas, kompleksowe partnerstwo biznesowe. Wszystkie produkty są produkowane do właściwej specyfikacji i wysokiej jakości standardu.

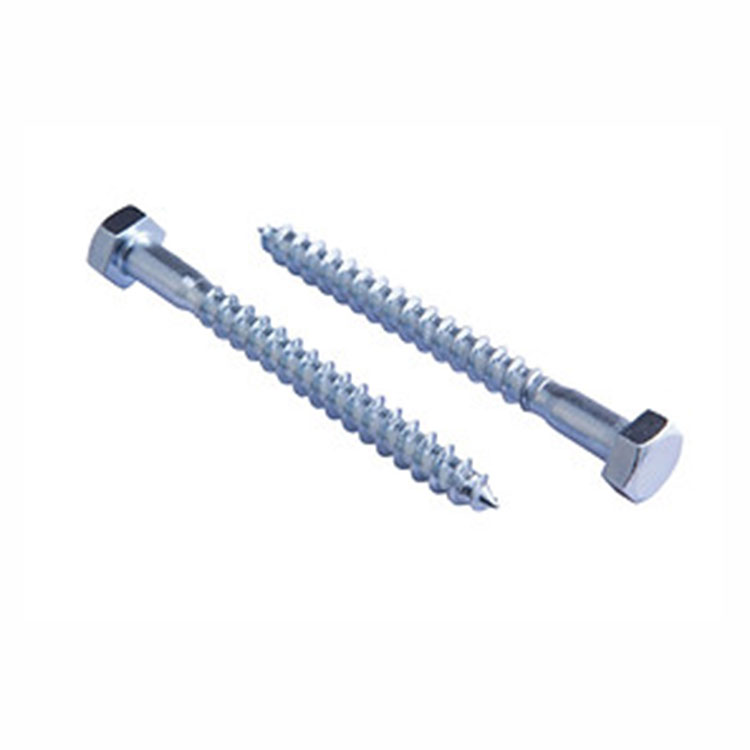

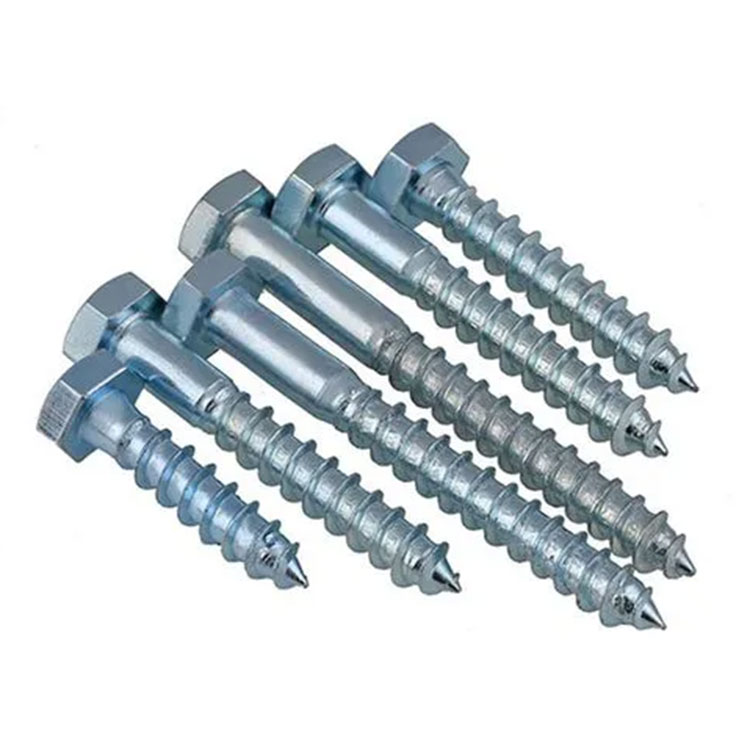

Din571 Śruba drewniana sześciokątna służy głównie do łączenia materiałów metalowych i niemetalowych. Śruby drewniane DIN571, znane również jako śruby zębów drewnianych lub śruby z tyłu stukania w sześciokątnej głowie, są zaprojektowane tak, aby bezpiecznie przymocować metalową (lub niemetalową) część z otworem do drewnianego elementu. Ten rodzaj połączenia jest odłączonym połączeniem i nadaje się do produktów i mebli z drewna.
| Tworzywo | Stal | Stal nierdzewna |
| Wymagania ogólne | Jak określono w DIN 267 Część 1. | |
| Szczegóły gwintu śrubowego i koniec wątku |
Jak określono w DIN 7998. | |
| Tworzywo | ST = stal (ocena według uznania producenta). Inne materiały to s |
Cuzn = stop miedzi-zinc. Al = stop aluminium. (ocena według uznania producenta) Ubject do porozumienia. |
| Dopuszczalne odchylenia, Tolerancje geometryczne |
Klasa produktu C jak określono w ISO 4759 Część 1) (Wcześniej typ G) |
|
| Wykończenie powierzchni | Jak przetworzono. DIN 267 Część 9 ma zastosowanie w odniesieniu do galwanizacji (inny rodzaj galwanizacji podlegający zgodności). |
|
| Kontrola akceptacji | Jak określono w DIN 267 Część 5. | |
| 1) ISO 4759 Część 1 nakłada się tylko do śrub z gwintem śrubowym ISO. Jednak dopuszczalne odchylenia i Tolerancje geometryczne określone w ISO 4759 Część 1 zostały analogicznie przyjęte do śrub drewna. |
||
| Rozmiar wątku | 4 | 5 | 6 | (7) | 8 | 10 | 12 | 16 | 20 | |||
| ds | Max. = Rozmiar nominalny | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | ||
| min. | 3,52 | 4,52 | 5,52 | 6,42 | 7,42 | 9,42 | 11,3 | 15,3 | 19,3 | |||
| I | Max | 5 | 6 | 7,2 | 8,2 | 10,2 | 12,2 | 15,2 | 19,2 | 24,4 | ||
| k | Rozmiar nominalny | 2,8 | 3,5 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | ||
| Max. | 3,1 | 3.88 | 4,38 | 5,38 | 5,88 | 7.45 | 8,45 | 10,45 | 13,90 | |||
| min. | 2,5 | 3,13 | 3,63 | 4,63 | 5,13 | 6,55 | 7.55 | 9,55 | 12,1 | |||
| S | Rozmiar nominalny | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | ||
| Max. | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | |||
| min. | 6,64 | 7,64 | 9,64 | 11,57 | 12,57 | 16,57 | 18,48 | 23,16 | 29,16 | |||
| e | min. | 7.50 | 8,63 | 10,89 | 13,07 | 14,2 | 18,72 | 20,88 | 26,17 | 32,95 | ||
| l | Masa (7,85 kg/dm3), w przybliżeniu w kg na 1000 jednostek | |||||||||||
|
Nominalny rozmiar |
min. | Max. | ||||||||||
| 16 | 15,1 | 16,9 | 1,71 2,01 2,41 |
2,92 3,42 4,02 |
5,02 5,82 |
11,5 | ||||||
| 20 | 18,95 | 21.05 | ||||||||||
| 25 | 23,95 | 26,05 | ||||||||||
| 30 | 28,95 | 31,05 | 2,81 3,11 3,51 |
4,62 5,12 5,82 |
6,62 7,42 8.22 |
12,9 14,2 15,6 |
23,6 25,8 28,0 |
36,2 39,2 |
||||
| 35 | 33.75 | 36.25 | ||||||||||
| 40 | 38,75 | 41,25 | ||||||||||
| 45 | 43,75 | 46,25 | 6,43 7,03 |
8,94 9,64 10,5 |
16,9 18,2 19,6 |
30,0 32,1 34,3 |
42,1 45,4 48,6 |
84,1 89,7 |
||||
| 50 | 48,75 | 51,25 | ||||||||||
| 55 | 53,5 | 56,5 | ||||||||||
| 60 | 58,5 | 61,5 | 11,2 | 20,9 22,2 23,6 |
36,5 38,5 40,7 |
51,8 54,7 57,8 |
94,9 99,5 107 |
165 174 182 |
||||
| 65 | 63,5 | 66,5 | ||||||||||
| 70 | 68,5 | 71,5 | ||||||||||
| 75 | 73,5 | 76,5 |
25.0 26,5 29,4 |
42,9 45,2 49,9 |
61,0 64,5 71,0 |
112 118 130 |
192 201 220 |
|||||
| 80 | 78,5 | 81,5 | ||||||||||
| 90 | 88,25 | 91,75 | ||||||||||
| 100 | 98,25 | 101,75 | 32,0 | 54,0 | 77,1 83,4 89,5 |
141 152 163 |
238 253 275 |
|||||
| 110 | 108,25 | 111,75 | ||||||||||
| 120 | 118,25 | 121,75 | ||||||||||
| 130 | 128,0 | 132,0 |
175 187 198 |
293 317 328 |
||||||||
| 140 | 138,0 | 142,0 | ||||||||||
| 150 | 148,0 | 152,0 | ||||||||||
| 160 | 158,0 | 162,0 | 209 |
348 366 385 |
||||||||
| 170 | 168,0 | 172,0 | ||||||||||
| 180 | 178,0 | 182,0 | ||||||||||
| 190 | 187.7 | 192,3 |
404 421 |
|||||||||
| 200 | 197.7 | 202,3 | ||||||||||
| Długości powyżej 200 mm należy ocenić w 20 mm krokach. W miarę możliwości należy unikać rozmiarów wsporników. Śruby drewniane są zwykle wytwarzane w rozmiarach, dla których określono wartości masy. Wartości te dotyczą wyłącznie wskazówek. |
||||||||||||
